多喷嘴均衡注气系统

1.技术领域

本发明属于煤炭地下气化技术领域，具体涉及一种用于煤炭地下气化的多喷嘴均衡注气系统。

2.背景技术

煤炭地下气化技术是向地下目标深度钻井，有注入井和采出井之分，将气化剂沿着注入井输入到地下，再点燃地下煤炭，在气化剂的氛围中燃烧，燃烧产生的煤气从采出井排出。目前，向地下输入气化剂的工艺，主要是将输气管路导入注入井内，输气管路的底端敞开，用于释放气化剂。然而，这种释放方法使得气化剂在地下分布十分不均匀，直接导致煤炭气化不均匀，影响煤炭利用率。

3.发明摘要

本发明涉及一种用于煤炭地下气化的多喷嘴均衡注气系统，包括相互连接的钻头和喷嘴管线，喷嘴管线上设有若干个喷嘴管环，若干个喷嘴管环沿着喷嘴管线的长度方向均匀设置；喷嘴管环的中部设有两个孔眼，分别用于安装喷嘴，两个孔眼以喷嘴管环的中心轴为中心对称设置，使得两个喷嘴分别向着喷嘴管线两侧释放气化剂；喷嘴的内孔眼的外端内径大于内端内径，所有喷嘴内孔眼的外端内径相同；从钻头开始、沿着喷嘴管线的长度方向，喷嘴管线同一侧的若干个喷嘴的内孔眼的内端内径逐渐缩小，使得喷嘴管线同一侧每个喷嘴在相同时间内喷出等量的气化剂，保证喷嘴管线均匀释放气化剂。

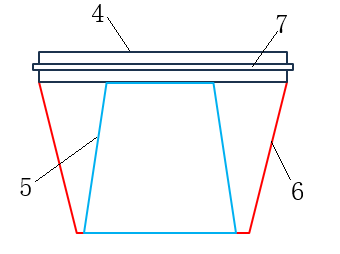

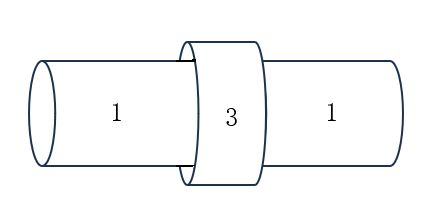

4.附图

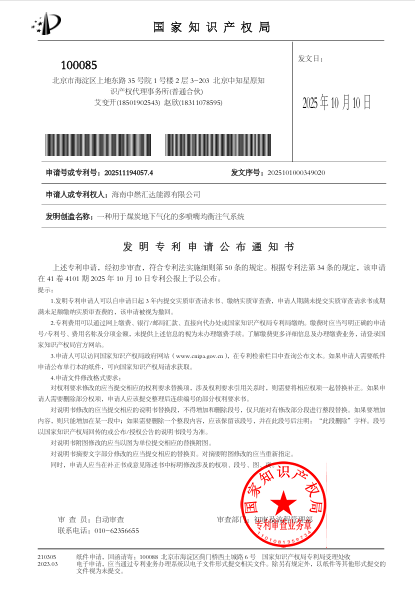

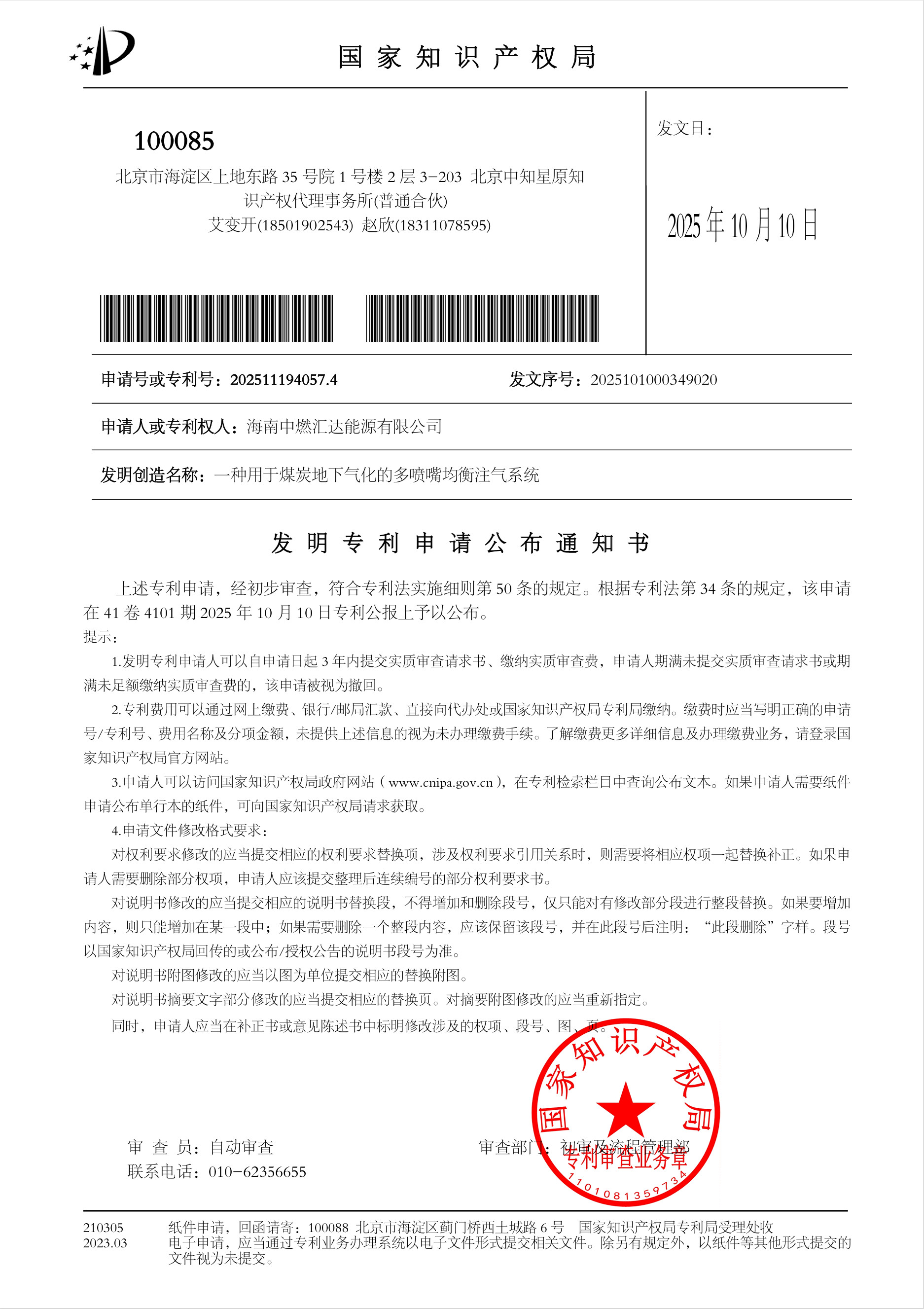

5.专利证书
